如何打造一個適合自己的分布式光伏并網發電系統

來源:湖南普天科比特防雷技術有限公司??诜止?/span> 發布日期:2016-12-21 瀏覽次數: 字體:[大][中][小]關閉本頁

科比特光伏發電是一家專注于工商業、居民家庭分布江伏發電項目開發和專業分布式電站EPC總包、分包、安裝工程及運營維護清洗服務的新能源公司。

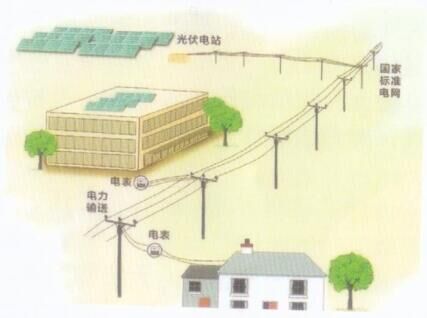

戶用光伏系統如下圖所示,一般包含(1)電池組件、(2)線纜、(3)并網逆變器、(4)并網開關箱、(5)計量?jī)x表。但是對于廣大普天用戶來說,如何來打造一個適合自己的布式光伏并網發電系統呢?




1、如何申請建造自己家用的光伏系統?
    第一步,居民最好有獨立的場地(如屋頂)來安裝,若是公共屋頂需征求鄰居業主書面簽字同意。要有房屋產權證。工商業用戶要有房屋產權證、土地使用證、營業執照。
    第二步,居民要征求自建電站小區的業委會或居委會許可。
    第三步,居民前往電力公司營業廳進行分布式光伏發電項目并網申請,供電部門將來現場開展現場勘查,并組織審查380V(220V)。伏接入方案。
    第四步,如果設計接入方案和設備方面有問題,供電部門會提供接入方案和接入電網意見函,居民將根據方案和意見函對設施進行改造。
    第五步,自行安裝或者找專業公司安裝并網系統。
    第六步,裝好后,(進戶線以下部分),通知電力公司過來驗收,他們會在居民家中安裝計量裝置(戶主自備計量箱),并簽訂購電協議,完成最終并網程序。
2、太陽能發電系統容量設計
    容量也就是光伏發電系統的發電功率,一般根據居民的可建設屋頂面積來設計。安裝空間可以是斜面屋頂,也可以說平面屋頂。平面屋頂1平方米的面積目前可發電約75W,屋面承重增加約34-45公斤。朝南向斜面屋頂1平方米可建設約130W,屋面承重增加約15公斤。一般居民可以構建3kw-5kw的電站。

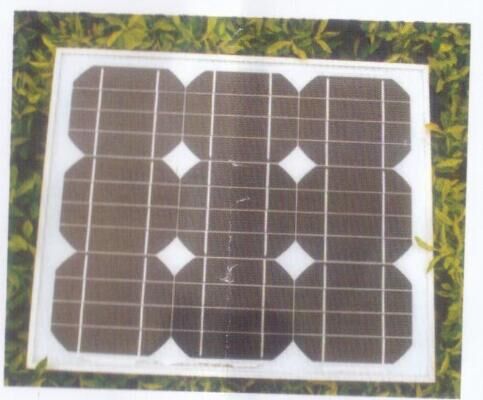

3、太陽能電池組件的選擇

    池組件分為單晶硅電池組件、多晶硅電池組件和非晶電池組件。電池組件根據功率有大小之分,單組件的功率從10W-300W都有。單組件的功率的大小和面積成正比,因此在選擇功率的同時也要選擇最合適尺寸的電池組件來滿足你的安裝空間要求。一般來說并網電池組件的開路電壓一般在40伏左右,工作電壓一般在30伏左右。

4、并網太陽能逆變器的選擇

    互用并網逆變器有2種,一是集中式并網光伏逆變器。另外一種是微型并網光伏逆變器。并網輸出根據家庭的具體供電情況而定選擇單相220V或是三相380V的。并網逆變器作為整個系統的最重要的部件,一定要選擇通過國家相關認證的產品(例如金太陽認證的CQC)。

5、其他部件的選擇


1)線纜

    線纜可以選擇光伏專用線纜,但是價格高,量少也不好購買。短距離的還是采用BV線纜,按照1平方毫米的安全電流為6A計算即可。由于光伏發電期為25年,為保證系統長期穩定的工作,建議盡量選用專用光伏電纜。


2)防雷器

防雷器和普通防雷器不一樣,要選擇光伏專用高壓直流防雷器。也可以使用傳統的避雷針?lè)览?,但要做好充分可靠的接地,接地電阻不大?歐姆。

3)計量?jī)x表

電力公司會免費為用戶安裝兩塊電表,一塊是計量光伏發電電量的電表,另一個是雙向計量電表,即用戶自己用電和賣到電網的電量計量電表。這樣用戶可以實時看到自己每天的用電情況、發電情況和輸?shù)诫娋W(wǎng)上的電量情況。

6、安裝調試

安裝如果自己不熟悉電氣系統的話,最好請有資質的人員來安裝。電池組件安裝完后的串并聯線最好在太陽下山后完成,避免高壓觸電,同時做好防雷接地的工作,此外要注意支架的抗風等級,北方用戶還要注意抗雪等級。調試可以和電力公司的人員一起配合調試。

7、投資收益率

   西北地區工商戶投資收益率一般在30%——35%,個人用戶投資收益一般在20%——30%。南方地區工商戶屋頂分布式投資收益率30%左右,個人用戶投資收益率一般在20%左右。
